Hallo und guten Tag,
Ich bin neu hier und auf der Suche nach fachkundigen Leuten, die sich mit der Beosystem 2500 und speziell mit dem Kassetten-Laufwerk auskennen.
Das Gerät, das ich zur Zeit von einem Bekannten auf dem Tisch habe wurde von mir überholt und das Kassetten-Laufwerk hat einen neuen Riemen bekommen.
Außerdem wurde das Frontpanel getauscht.
Nach Einbau des Kassettenwerkes macht sich folgender Fehler bemerkbar:
- Die Kassette wird nur kurz angespielt und danach dreht der Tonkopf sich selbstständig in die entgegen gesetzte Richtung.
- Nach kurzer Spieldauer geht das Kassettenwerk in Pausen-Stellung.
- Beim Spulen hebt sich der Tonkopf an und es wird nur ein Stück gespult um dann nach drehen des Kopfes wieder nur ein kurzes Stück in die entgegen gesetzte Richtung zu spulen.
Auch der Austausch des gesamten Werkes brachte keine Besserung.
Da der Besitzer dieses Gerätes sehr an der Anlage hängt und ich es gerne komplett repariert zurück geben möchte, währe es sehr schön wenn jemand eine Idee hat woran das liegen kann.
Gruss
H.-Peter
Hallo HP ,
- ist das getauschte Frontpanel für diesen Typ 100 % passend ?
- alle Stecker an der richtigen Buchse ?
. mit einem anderen Laufwerk treten dieselben Fehler auf ?
- das Laufwerk wurde zum Riemenwechsel ausgebaut und demontiert ?
Da die Welt nicht weiss , was genau du da im einzelnen gemacht hast ,
brauchts etwas mehr Details und Informationen ,
Gruss Merlin
Hallo Merlin,
Zu Deinen Fragen:
Ja, bei dem Frontpanel handelt sich um den gleichen Typ vom gleichen Modell (Beosystem 2500)
Die Stecker sind an der richtigen Buchse angesteckt
Das indentische Laufwerk weißt den gleichen Fehler auf
Das Laufwerk wurde aus dem Gerät ausgebaut und die Schwungräder zwecks Reinigung demontiert.
DesWeiteren wurde die Steuerelektronik (Platine 7) für das Kassettenteil getauscht.
Der Fehler war vor und nach dem Tausch der gleiche.
Wie kann man denn hier direkt von meinem Rechner aus Bilder einbauen?
Das erleichtert sicher die Beantwortung von Fragen....
H.peter
also , ein anderes identisches Laufwerk zeigt dieselben Fehler ... dann vermute ich
mal die Ursache ausserhalb des Laufwerkes , z.B. Verbindungen zur Platine ,falsche
Ansteuerungen des Prozessors oder noch weitere 1000 Möglichkeiten ...
Wenn alle Funktionen vor der Überholung fehlerfrei waren , hast du etwas nicht richtig
gemacht , da hilft nur systematische Kontrolle und Rückverfolgung deiner Arbeiten .
- Massekabel werden gerne mal vergessen ...
- kurzfristiges Umschalten des Laufwerkes könnte auch irgendeine
Schwergängigkeit sein ...
Danke für die Antwort.
Ich habe noch ein funktionierendes Gerät B&O Overture.
Das Kassetten-Laufwerk sollte das gleiche sein und ich werde es in den nächsten Tagen mal in die beosystem 2500 einbauen, bzw. gegenseitig tauschen.
Dann sollte sich zumindest zeigen, ob das Laufwerk schwergängig ist oder ob ein Fehler beim Zusammenbau vorliegt.
Weitere Fehler kann ich mir nicht vorstellen, weil die Funktion vor dem Riemenwechsel ( bis auf den gerissenen Riemen) gegeben war.
Aber der Teufel steck ja bekanntlich im Detail.....
Ich werde berichten.
H.p.
Hallo,
Ich habe mich wegen besserer Bebilderung und Erklärung entschlossen diesen Beitrag im Hifi-Forum weiter zu führen.
http://www.hifi-forum.de/index.php?action=browseT&forum_id=185&thread=17361
H.Peter
wenn das Laufwerk nur kurz spielt oder spult, ist eventuell der Hal Transistor defekt.
Der sitzt unmittelbar bei dem Ferritrad auf der kleinen Platine auf dem Laufwerk.
VG
My B&O is B&O.
Hallo und danke für die Antwort,
Das Kassettenwerk wurde zusammen mit der Steuerelektronik ( PCB 7) in einem anderen und identischem Gerät getestet und funktioniert einwandfrei.
Auch ein zweites Werk funktioniert in dem besagten Gerät nicht.

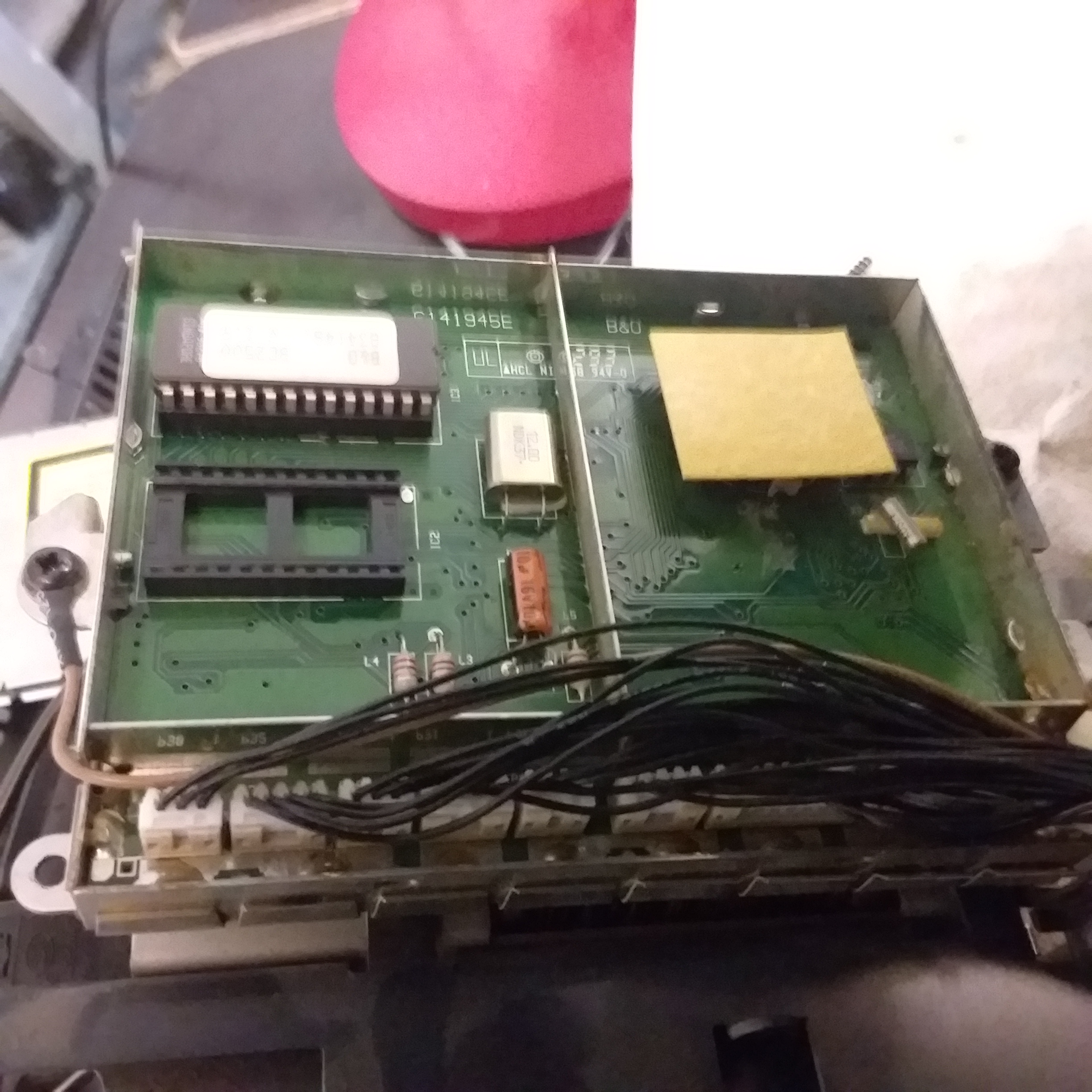

Ist der Aufkleber des EProms in der CPU noch drauf?
Wenn alle Kabel richtig gesteckt sind, das Laufwerk nebst Ansteuerung in einem anderen System funktioniert,so ist von der Ferne eine Fehleranalyse schwer möglich.
Ich kann kein EProm finden, auf dem ein Aufkleber kleben könnte.
Auf welchem Board sollte das denn sein?

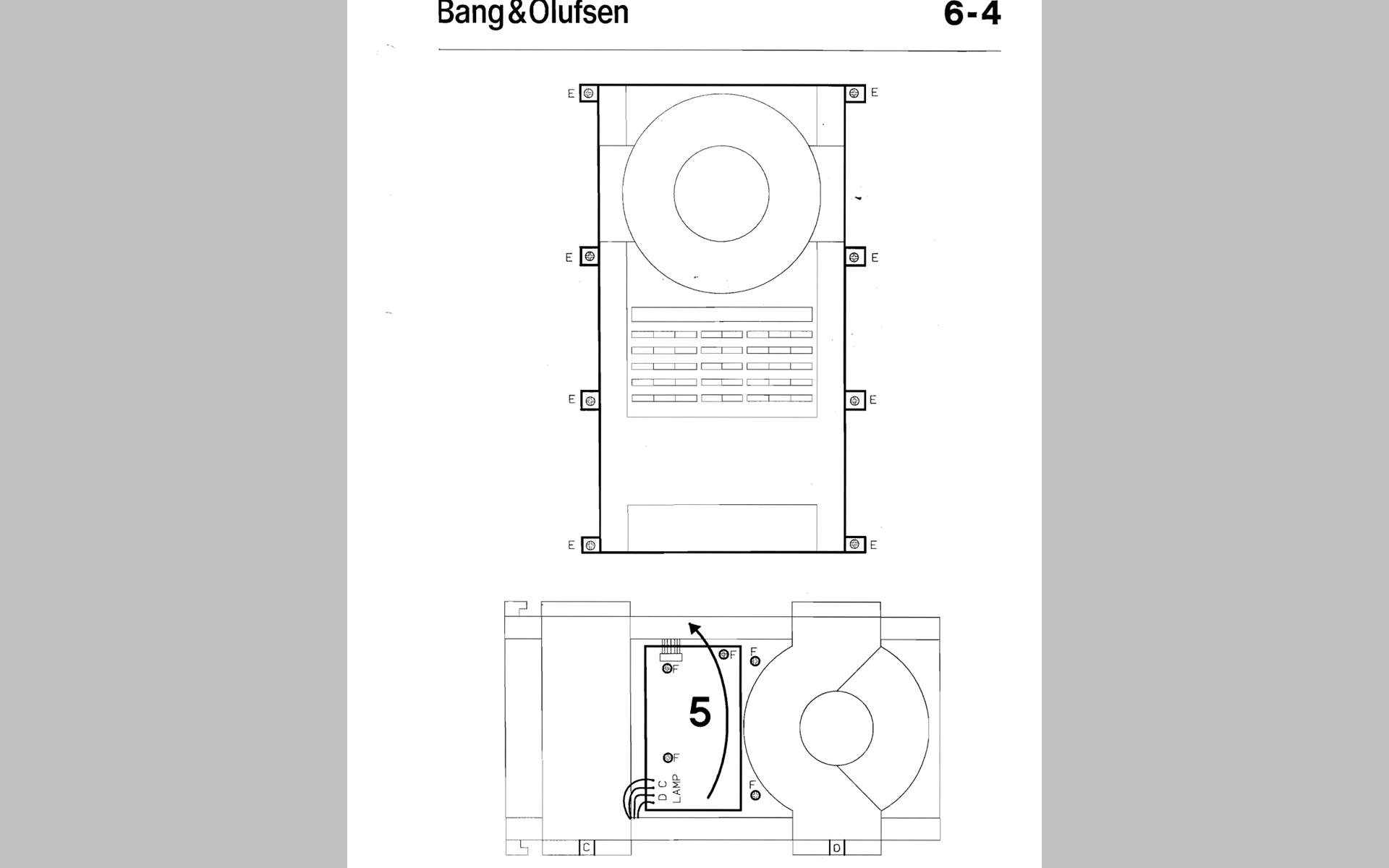

Service-Manuel:
https://www.hifiengine.com/manual_library/bang-and-olufsen/beosystem-2500.shtml
Gruss.....
auf der PCB02, die hintere große Platine, dort im Blechkasten.
Doppelt.
Doppelt.....
Habe die PCB02 und das Eprom gefunden.
Der Aufkleber ist noch drauf.

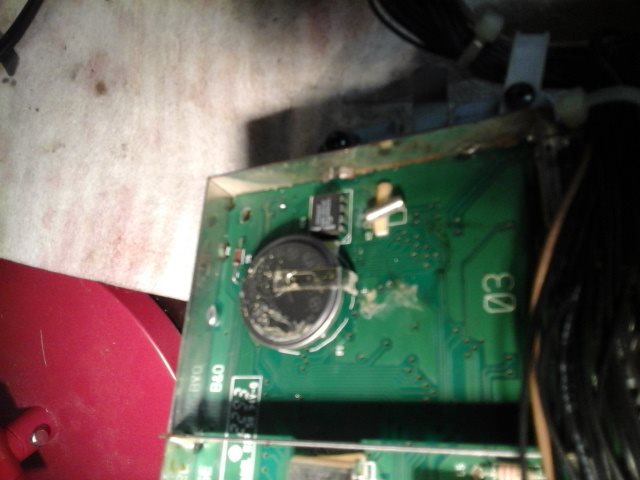

Die Batterie hat 3Volt und ist auch in Ordnung.

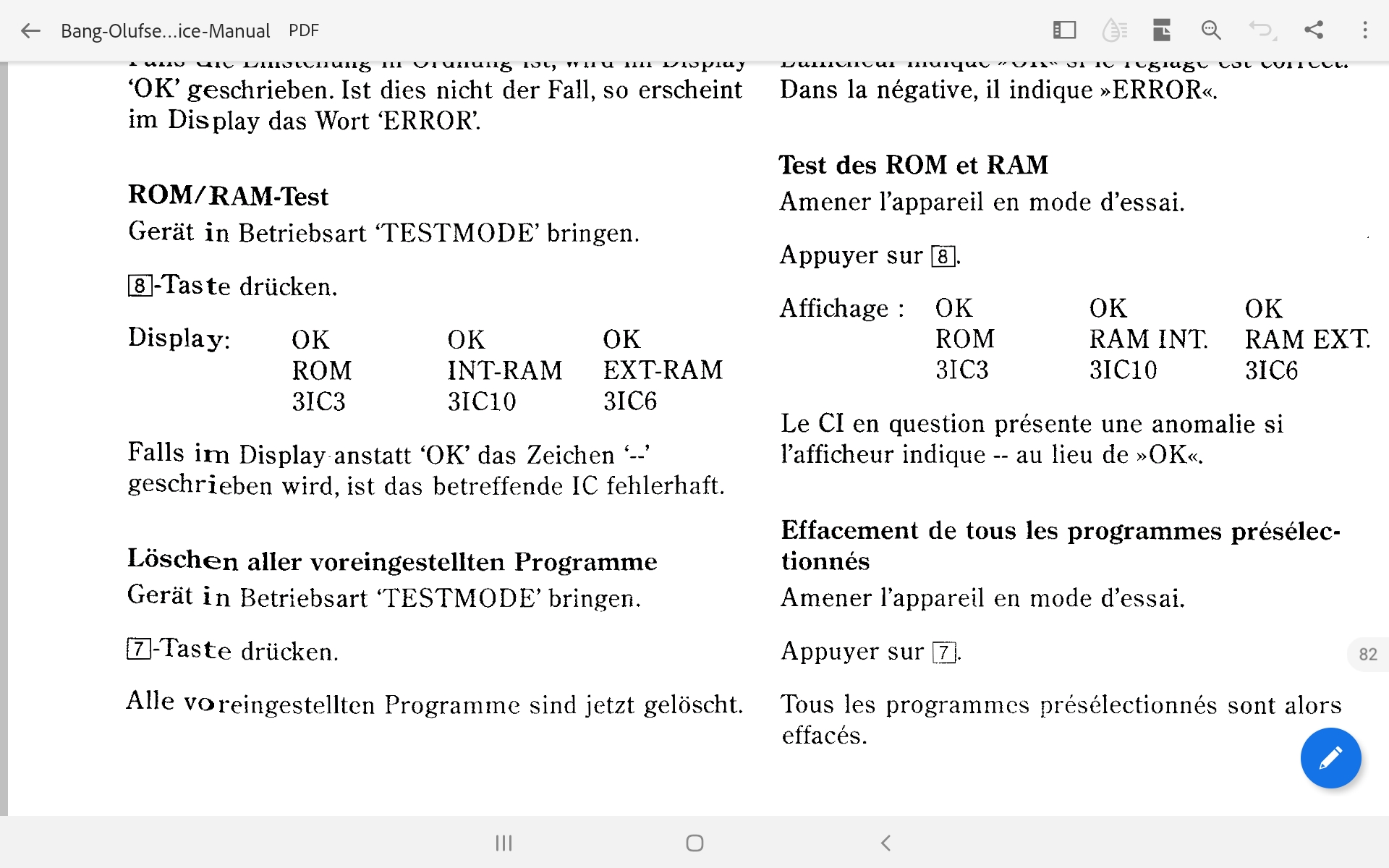

Rom / RAM-Test Display: OK ,OK,OK
Die CPU ist aber nicht von einer 2500er, oder?Der Sockel war bei den 2300er sowie bei der Overture verbaut.
Warum wurde die Platine auf dem Laufwerk getauscht?Wenn damit das Frontpanel gemeint ist.
Auf dieser Platine sitzt eben der Hal Generator, der den Lauf des Motors überwacht.Es gab da mehrere Varianten des Laufwerkes.
Doppelt...

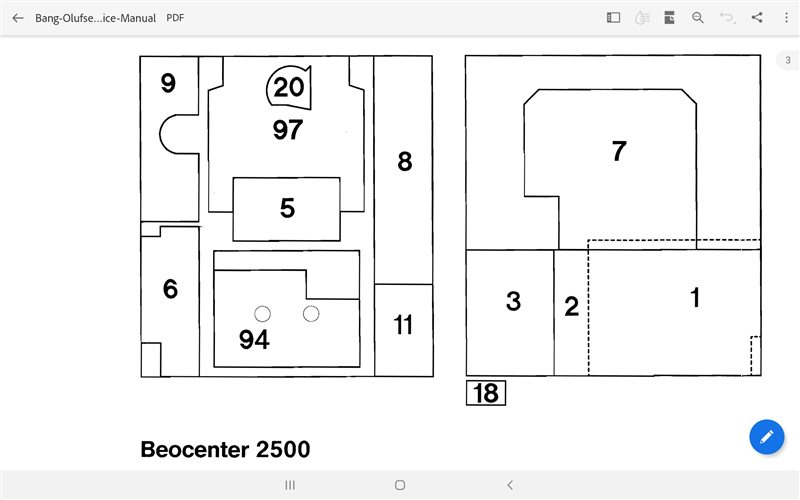

Es handelt sich bei der defekten Anlage und bei den Tausch-Teilen um Teile einer "Beosystem 2500".

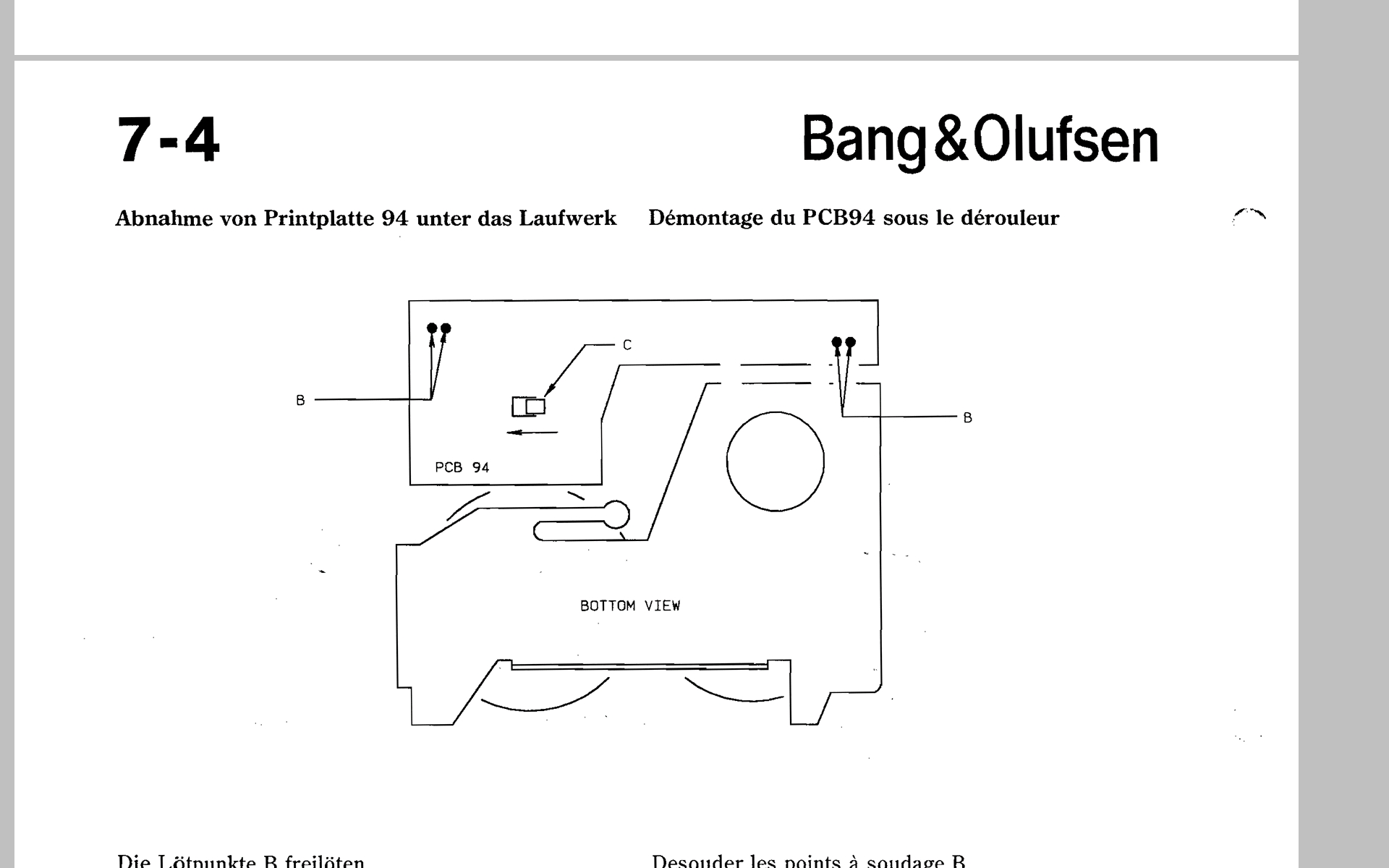

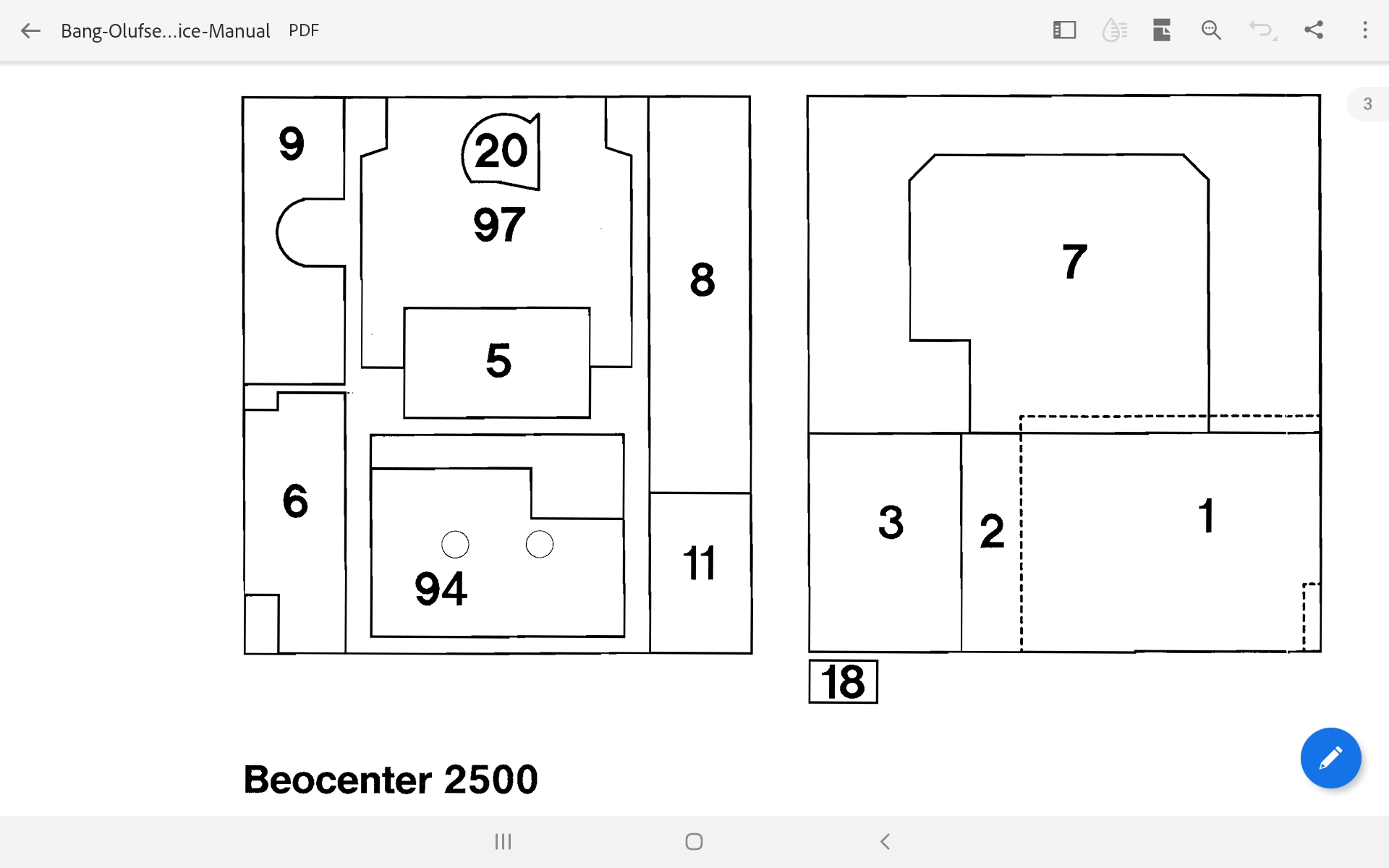

Die kleine Platine (PCB94) auf dem Laufwerk wurde nicht getauscht, sondern nur zum Riemenwechsel abgenommen.
Getauscht wurde die (PCB 7) und ein gleiches Laufwerk aus einer "Beosystem 2500" zusammen mit der dazu gehörigen Steuerung (PCB 7)
Das Frontpanel wurde danach ebenfalls getauscht.
wenn bei Demontage der Platine auf dem Laufwerk, eben der HL Transistor verbogen wurde, tritt genau der Effekt ein.Oder läuft das Laufwerk nebst PCB07 in einer anderen Anlage wirklich einwandfrei?
Das Laufwerk funktioniert in einer anderen "beosystem 2500" einwandfrei!
Der Hall-Transitor ist in einem Gestell fixiert und kann sich eigentlich nicht bewegen, wenn man nicht mit Gewalt daran herum biegt.

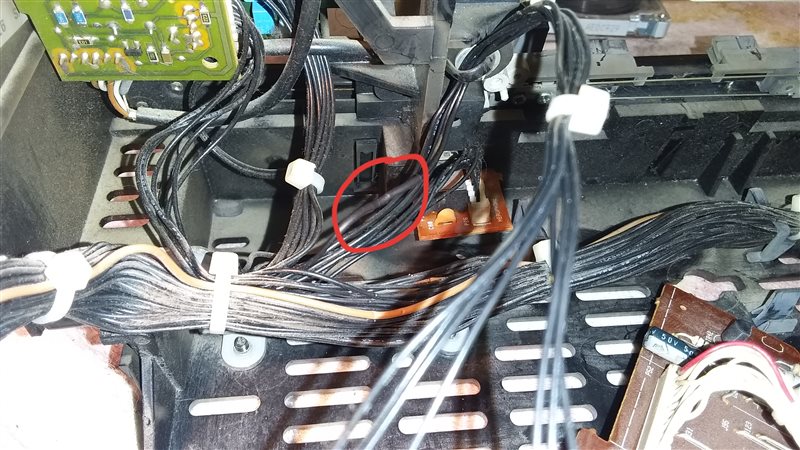

Kabelverbindungen in der Anlage, wo das Laufwerk nicht funktioniert.
Insbesondere die Verbindung zur CPU prüfen.

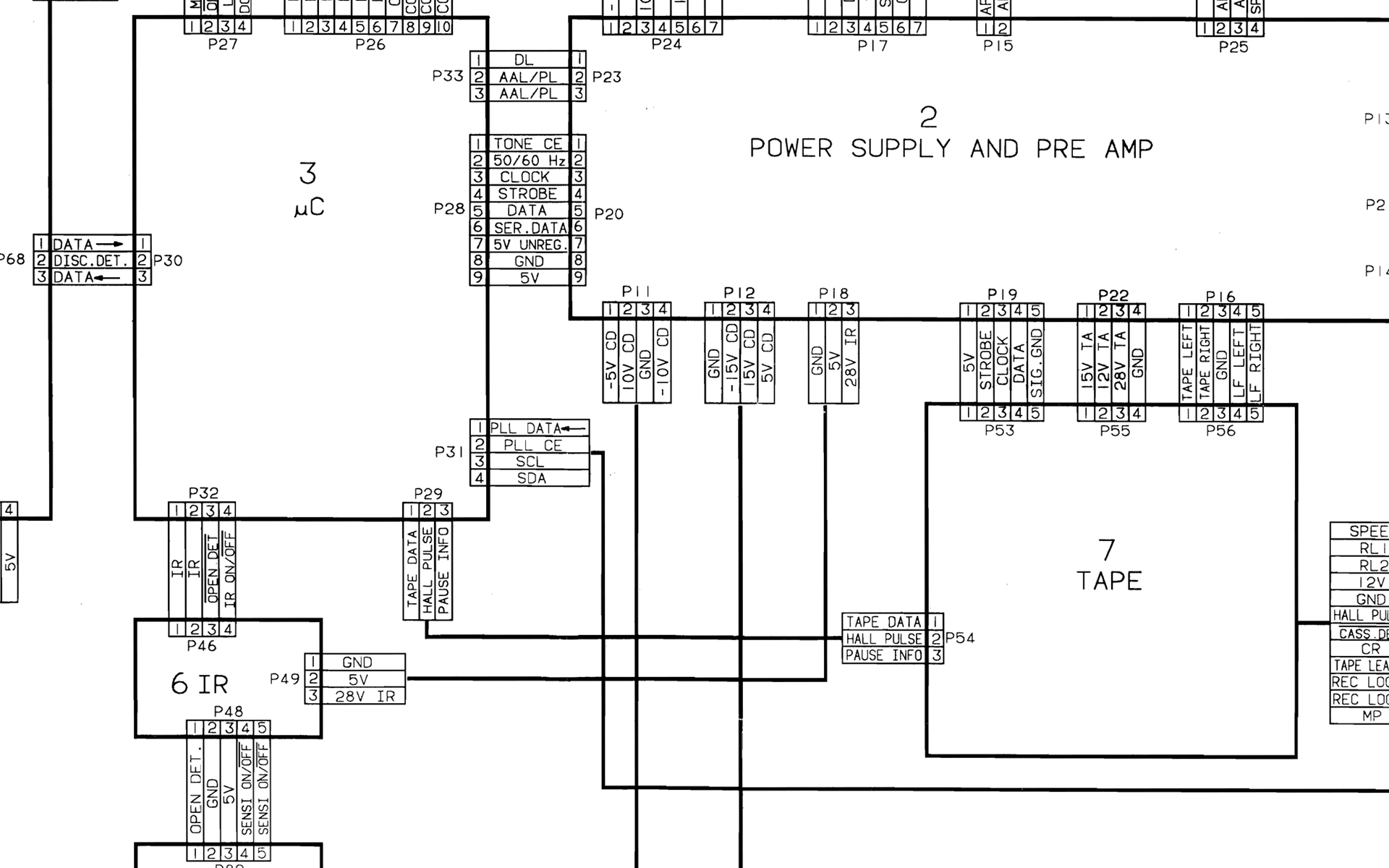

3 poliges Kabel PCB07 P54 -> PCB3 P29 der mittlere Pin-CPU von der intakten Anlage mit der defekten nebst EProm zum Test tauschen.
Pin 5 vom EProm verbogen?
1K Widerstand auf CPU R56 messen.2,7 K Widerstand auf der CPU R59 messen.1n Kondensator auf CPU C26 messen.Kurzschluss, Niederohmig?Kann auch der Prozessor sein.
Danke für die Tipps.
In den nächsten Tagen werde ich das testen.
Die funktionierende Anlage musste ich mittlerweile leider wieder abgeben.
Hallo comeonbert,
vielen Dank für die Unterstützung.
Der Fehler ist gefunden!!

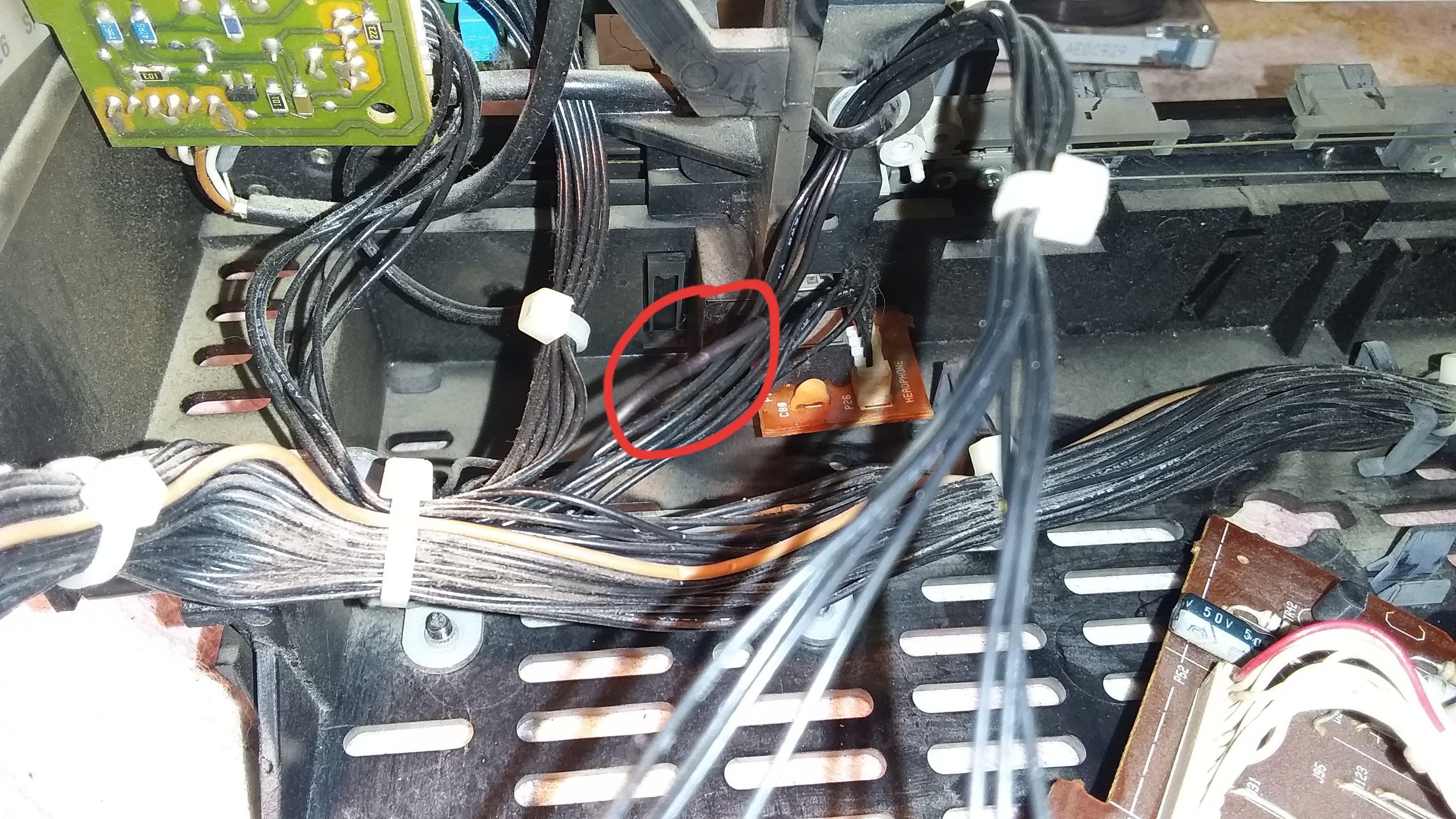

Es lag an einem unterbrochenen Kabel der Hall-Leitung zwischen PCB7 (P54/2) und PCB3 (P29/2)
Die Leitung war abgerissen oder abgequetscht.
Repariert.....
H.P.
